摘 要:以1750m3液化天然氣(LNG)子母罐的安全保護系統為例,探討四級安全保障系統(自力式降壓調節閥—BOG壓力控制閥—安全閥—泄放閥和呼吸閥)的設置方式和工藝過程,從經濟上分析了設置BOG壓力控制閥的必要性。?
關鍵詞:LNG儲罐;??安全保護;??自力式降壓調節閥;??BOG壓力控制閥;??安全閥
Setting of Four-level Safety Protection?System of Liquefied Natural Gas Tank
Abstract:Taking the safety protection system of?1750m3?liquefied natural gas(LNG)cluster tanks for?example,the setting mode and process flow of the fourlevel safety protection system composed of self-operated?depressurization regulating valve,BOG pressure control?valve,relief valve,discharge valve and breather valve?are described.The necessity for setting BOG pressure?control valve iS analyzed economically.
Keywords:liquefied natural gas tank;safety?protection;self-operated depressurization regulating?valve;BOG pressure eontrol valve:relief valve
?
1 概述
由于LNG工廠、衛星站、儲配站的產量或儲存量較大,均需要設置大容量的LNG儲罐,其安全可靠性要求較高,事故情況下造成的損失和影響也較大,因此設置一套安全、可靠、成熟、經濟的儲罐安全保障系統尤為必要。本文以傳統1750m3LNG子母罐為例,介紹一套較為安全可靠、經濟實用的安全保障系統——四級安全保障系統。
傳統1750m3LNG子母罐內部設置7個子罐,每個子罐罐容為250m3,材質為06Crl9Ni10,最高工作壓力為0.6MPa,設計壓力為0.66MPa,設計溫度為-196℃;母罐為平底拱蓋結構,幾何容積(子母罐夾層)為2515m3,材質為Q345R,最高工作壓力為1kPa,設計壓力為3kPa;子母罐夾層保冷方式為填充珠光砂,并通入氮氣保持正壓。
2 LNG儲罐四級安全保障系統的設置
為使儲罐安全,防止超壓,確保穩定、可靠供氣,設置了四級安全保障系統,即自力式降壓調節閥—BOG壓力控制閥—安全閥—泄放閥和呼吸閥。該安全保障系統比常規安全保障系統增加了BOG壓力控制閥。
①第一級:自力式降壓調節閥

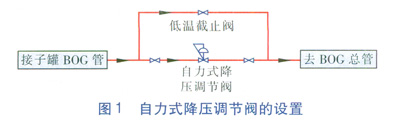

自力式降壓調節閥為機械式,設置于儲罐BOG管上,調節閥前壓力(即儲罐氣相壓力),見圖1。自力式降壓調節閥為儲罐氣相的第一道壓力調節閥,當氣相壓力達到或超過設定值時,氣體壓力推動膜片,促使閥口打開,排放閥前氣體,降低壓力;當氣相壓力小于設定值時,彈簧推動膜片,關閉閥口。
?
設定壓力為0.6MPa,當儲罐壓力達到或者超過0.6MPa時,自力式降壓調節閥自動開啟,降低壓力,保證儲罐工作壓力維持在0.6MPa以下,滿足安全需要。
②第二級:BOG壓力控制閥

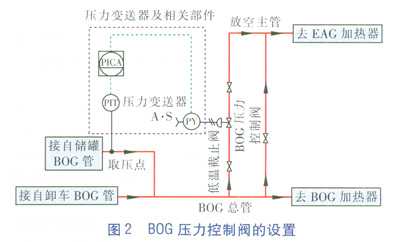

BOG壓力控制閥為氣動式薄膜凋節閥,設置于自力式降壓調節閥后、BOG總管的支管路上,進口與BOG總管連接,出口與放空主管連接,取壓點設置在BOG壓力控制閥前儲罐BOG管上,當取壓點壓力達到設定值時,閥門開啟,實現少量放散。BOG壓力控制閥的設置見圖2(圖2中EAG指安全放散氣體)。
?
取壓點設定壓力為0.62MPa和0.63MPa。當儲罐由于某種原因(保冷部分失效、LNG翻滾等)導致蒸發量增大,儲罐氣相和BOG總管壓力持續升高。當取壓點壓力達到0.62MPa時,站控系統執行聲光報警,提醒生產人員進行故障排除;如故障不能得到及時排除,儲罐氣相和BOG總管壓力仍繼續升高,當取壓點壓力達到0.63MPa時,BOG壓力控制閥開啟,實現少量持續放空,取壓點的壓力維持在0.63MPa。
由于BOG壓力控制閥為氣動式,通過站控系統實現對取壓點壓力的調節,其安全、可靠性較傳統的機械式壓力調節閥高,能夠更好地實現系統要求的超壓放散功能。
另外,此BOG壓力控制閥與安全閥的區別在于:安全閥實現的是壓力保護功能。如出現事故工況,系統超壓,達到安全閥開啟壓力時,安全閥全部開啟,放空氣體直至系統壓力為0.54MPa(安全閥的回座壓力)時,安全閥才會關閉,停止放散,屬于間歇大量放散過程。BOG壓力控制閥是實現對壓力的調節和控制,可通過調節閥的閥門開度實現對系統壓力的保護,超壓氣體較少時,閥口少量開啟;超壓氣體較多時,閥口開度增大,增大放散量以實現取壓點穩定在0.63MPa,屬于連續穩定的少量放散過程。BOG壓力控制閥開啟的設定壓力值略低于安全閥的開啟壓力值,正是為了避免安全閥頻繁開啟引起大量放空,在安全閥開啟前就動作,實現壓力控制。
可見,設置BOG壓力控制閥適用于LNG系統少量超壓放散的情況,可以更好地避免因少量超壓導致安全閥開啟等情況,減少放空量。
