交底內容：
一 、工程概況
大橋位于**村，橋梁起點里程樁號為K1，終點里程樁號為K1.6，本橋平面位于R=4500m右偏圓曲線上，縱面位于1.9%的上坡段上；地系梁斷面尺寸為1m×1.2m（寬×高），設計為C25鋼筋混凝土結構。
二、地系梁施工工藝及方法
地系梁施工前首先完成樁基檢測工作，墩柱鋼筋籠及系梁主筋集中在鋼筋加工場加工，采用自制運輸車運送至現場進行鋼筋焊接和綁扎，模板采用定型鋼模，混凝土在攪拌站集中拌合，砼罐車運輸至現場，采用溜槽入模，混凝土的施工采取冬季施工措施。
1、施工工藝流程

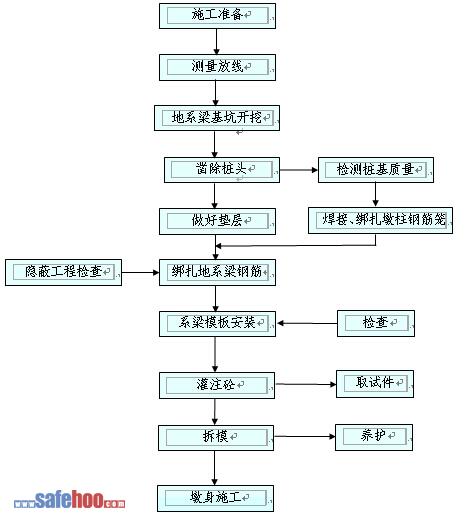

系梁施工工藝流程圖見下圖。
2、施工方案
2.1、場地平整
鉆孔樁施工完畢后，進行場地平整，確保施工機械設備運行安全，保證吊車、混凝土運輸灌車、裝載機、施工指揮車輛能夠安全、順利通行。
2.2、施工放樣
采用全站儀放出地系梁開挖的輪廓線的位置，用水準儀測量地系梁開挖輪廓線地面標高，用于控制開挖范圍和深度。
2.3、基坑開挖
基坑開挖輪廓線用白灰灑出，基坑底邊比地系梁每邊大50cm，作為施工平臺，邊坡按照1：0.5坡比控制。機械開挖時，地系梁底留10cm人工清理整平。基坑開挖完畢的土方外運或碼方堆放，堆放時離基坑邊緣至少保持2m的距離。

2.4、樁頭鑿除
地系梁開挖完成后，在地系梁基坑壁側準確放出地系梁十字軸線樁，在樁基上用水準儀測量高程，用于控制墊層施工范圍和標高、樁頭鑿除標高。樁頭采用風鎬鑿除，使樁頭高同地系梁底標高?？拷鼧额^處小心慢速鑿除，保證樁頭頂平整，標高滿足要求。
2.5、樁基檢測
樁基齡期達到14d以上時，及時聯系檢測單位對樁基進行超聲波檢測，檢測前打開聲測管封頭，在聲測管內注入清水，隨即將聲測管口采用毛氈或塑料布進行臨時堵塞，避免雜物進入聲測管。待樁基檢測合格后組織進行地系梁的施工。
2.6、系梁底處理
基底人工清理整平至地系梁底標高下3cm，施做3cm厚砂漿墊層，墊層比地系梁平面尺寸每邊大5cm，有水地系梁基坑在砂漿墊層外側10cm挖溝進行排水，并在基坑一角挖積水坑，用水泵抽出基坑外。
墊層施工完畢后，用全站儀準確放出地系梁軸線和地系梁邊線，并用墨斗彈出地系梁輪廓，用于控制模板安裝及鋼筋綁扎，同時畫出鋼筋綁扎的間距，用于控制鋼筋綁扎和檢查。
2.7、鋼筋加工及安裝
2.7.1、鋼材進場檢查
鋼筋的性能必須符合現行國家技術標準，具有出廠質量證明書和試驗報告單。進場后進行進場檢驗，檢驗合格后待用。
2.7.2、鋼筋的焊接
鋼筋在加工場集中下料、加工，鋼筋焊接前，必須根據施工條件進行試焊，合格后方可正式施焊。鋼筋制作過程中要預留好鋼筋接頭位置。主筋的焊接采用閃光對焊或搭接焊。當采用搭接焊時，接頭焊縫的長度單面搭接不應小于10d（d為鋼筋直徑），雙面搭接不應小于5d（d為鋼筋直徑），搭接焊應先將鋼筋預彎，使兩鋼筋的軸線位于同一直線上，用兩點定位焊固定。焊接保證鋼筋接頭在同一斷面內（相鄰焊接接頭間距不小于35d）的數量不能超過鋼筋總量的50%。
2.7.3、墩柱鋼筋籠加工及安裝
3#墩左幅墩高6.2m，墩柱鋼筋籠全長8.6m，可在加工廠一次性加工完成，運至現場進行安裝。
