振蕩熱管換熱器用于染整加工中余熱回收的分析研究

文檔作者：戴達鵬朱曉娟劉定榮文檔來源：江西環境工程職業學院工業與設計學院		點 擊數：	更新時間： 2025年04月02日
下載地址：點擊這里	文件大?。?143.92 KB 共2頁	文檔格式： PDF	下載點數： 1 點（VIP免費）

全屏查看

內容預覽 [文件共2頁]

本文件共2頁，如需編輯使用，請下載。

注：預覽效果可能會出現部分文字亂碼（如口口口）、內容顯示不全等問題，下載是正常的。

	文件大?。?43.92 KB 共2頁 文件格式：PDF 下載點數：1 點（VIP會員免費）

上一篇：皮帶運輸機的故障預防措施及檢測

文本預覽

僅提取頁面文字內容，供快速閱讀使用。

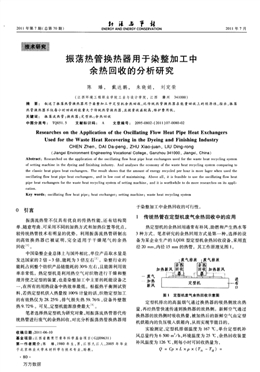

2011年第7期(總第70期)紅ijl占芋釷 ENERGY AND ENERGY CONSERVATION 2011年7月潲瓣l瓣渤馴黼i囂躺涮糍瓣涮群鬻鬻黼黼熬鬃 g§Hgl≥“g§§*：***∞#；wⅫ#；§******w**振蕩熱管換熱器用于染整加工中余熱回收的分析研究陳 臻， 戴達鵬， 朱曉娟， 劉定榮(江西環境工程職業學院工業與設計學院，江西 贛州 341000)摘 要： 敘述了振蕩熱管換熱器用于染整加工中定型機余熱回收，比傳統熱管換熱器在能量回收上的經濟性，指出，振蕩熱管換熱器不僅每小時回收的能量大于傳統熱管換熱器，且投資收益較高，維護費用低。關鍵詞：振蕩流熱管；換熱器；定型機；余熱回收中圖分類號：TQ051．5 文獻標識碼： A 文章編號：2095-0802一(2011)07-0080-02Researches on the Application of the Oscillating Flow Heat Pipe Heat ExchangersUsed for the Waste Heat Recovering in the Dyeing and Finishing IndustryCHEN Zhen，DAI Da-peng，ZHU Xiao-juan，LIU Ding。rong(Jiangxi Environment Engineering Vocational College，Ganzhou 341 000，Jiangxi，China)Abstract：Researched on the application of the oscillating flow heat pipe heat exchangers used for the waste heat recycling systemof setting machine in the dyeing and finishing industry．And analyses the economy of the waste heat recycling system comparing tothe classic heat pipes heat exchangers．The result shows that the amount of energy recycled per hour is more lager when used theoscillating flow heat pipe heat exchangers，and in low cost of maintaining．Above all，it is feasible to use the oscillating flow heatpipe heat exchangers for the waste heat recycling system of setting machine，and it is worthwhile to do more researches on its appli—cation．Key words：oscillating flow heat pipe；heat exchanger；setting machine；waste heat recycling system0 引言 于染整加工中余熱回收的可行陛。振蕩流熱管不僅具有優良的傳熱性能，還有結構簡單、隨意彎曲、可采用不同的加熱方式和加熱位置等優點，較傳統熱管技術有明顯的優勢。利用振蕩流熱管研制出的高效換熱器已被證明，完全適用于干燥尾氣的余熱回收…。中國染整企業總體上與國外相比，單位產品取水量是發達國家的2倍～3倍，能耗為3倍左右’2。。染整行業的能耗占到整個紡織產品鏈能耗的30％左右，且能源利用效率非常低。熱定型機是利用熱空氣對織物進行干燥和整理并使之定型的裝置，也是染整加工中主要的耗能設備之一，在所有的用熱設備中熱效率最低。根據熱平衡測試資料，若熱定型機供入熱量按100％計量的話，織物定型加工的有效熱僅為28．25％，排氣損失熱59．76％，設備外壁散熱9．72％?？梢?，定型機能源浪費最大舊1。筆者選擇熱定型機為研究對象，用振蕩流熱管替代傳統熱管進行廢氣的余熱回收，對比分析振蕩熱管換熱器用收稿日期：2011-06—10基金項目：江西省教育廳青年科學基金項目(GJJ09631)第一作者簡介：陳 臻，1980年生，男，江西九江人，2005年畢業于北京林業大學木材科學與技術專業，助教。·80·1 傳統熱管在定型機廢氣余熱回收中的應用熱定型機的余熱回用通常有補風、助燃和產生熱水等3種方式。筆者研究的余熱回用方式是第一種，選擇的設備為某企業生產的LQDR型定型機余熱回收設備，采用直徑20 mm，內徑15 mm的熱管。其工作原理見圖1。廢氣加熱新風加進布13圖1定型機廢氣余熱回收示意圖定型機排出的高溫?zé)煔馔ㄟ^換熱器的吸熱側放出熱量，再經熱管快速傳遞到換熱器的放熱側。新鮮空氣通過換熱器的放熱側時吸收熱量，被加熱后的新鮮空氣由定型機烘箱內的負壓吸人烘箱內，從而實現節能目的。實驗測定，定型機排煙溫度為167℃，單臺定型機補風總量約為6 500 m3／h，環境溫度為25℃，余熱回收裝置補風溫度為126 oC，則每小時可回收熱量為，Q=Cp×￡×P X(r出一丁進)=萬方數據’2011年第7期 陳臻，等：振蕩熱管換熱器用于染整加T中余熱回收的分析研究1．043 X 6 500 X 1．295 x(126—25)=88．67 X 104 kJ，(1)式中，Q為每小時回收熱量，kJ；L為煙氣流量，m3；p為煙氣密度，1．295 kg／m3(注煙氣的密度采用標況時的數值)；印為煙氣定壓比熱1．043 kJ／(蠅·℃)(注煙氣的定壓比熱采用標況時的數值)；r講為余熱回收器吸熱單元前的煙氣溫度，oC；T出為余熱回收器吸熱單元后的煙氣溫度，℃。2振蕩熱管在定型機廢氣余熱回收中的應用2．1 振蕩流熱管工作原理振蕩流熱管，也稱脈動熱管，是由Akachi。4 o發明的新型熱管。當管徑足夠小時，在真空下封裝在管內的工質形成液、汽相間的柱塞。在加熱段，汽泡或汽柱與管壁之問的液膜因受熱不斷蒸發，導致汽泡膨脹，并推動汽液柱塞流向冷端冷凝收縮，在冷、熱端之間形成較大的壓差。由于汽液柱塞交錯分布，因而在管內產生強烈的往復振蕩運動(若在某些直管段上加裝部分單向閥，亦可形成單向振蕩運動)，從而實現高效熱傳遞?？梢姡袷幜鳠峁艿墓ぷ髟砼c傳統熱管有很大不同。Nishio。5。的研究結果表明，充有50％的R14b，內徑為1．5 mm的玻璃管式振蕩流熱管，在豎直工作時傳輸?shù)臒崃髅芏瓤蛇_(dá)1 000 W／cm2，明顯高于普通吸液芯熱管的50 w／cm2，其傳熱性能大大優于傳統熱管。2．2振蕩熱管換熱器的應用振蕩熱管換熱器由9組不銹鋼自激振蕩流熱管組成，每根熱管總長22 m，有26個彎頭，其外徑為4 mm，內徑為3 mm，管中工作流體的充液率為50％，工作原理見圖2∞。。將此換熱器用于定型機的余熱回收。圖2振蕩熱管換熱器工作原理圖2．3實驗測定與計算實驗條件和熱管換熱器的實驗條件基本相同，將振蕩熱管換熱器置于余熱回收設備處，收集數據。經實驗初步測定，定型機排煙溫度為169 cC，單臺定型機補風總量約為6 500 m3／h，環境溫度為25℃，余熱回收裝置補風溫度為134℃。則每小時可回收熱量為，Q=(≯×L X P×(丁出一r滸)=1．043×6 500×1．295 X(144—25)=104．50 X 104 kJ。(2)3節能與經濟分析若定型機余熱回收裝置運行時間，按每天20 h／d，每年300 d／a計算，可節約燃料的情況見表1。表1余熱回收裝置節能表回收熱量 節約燃煤 節約重油 節約天然氣裝置類型kJ／h t／a t／a m／a傳統熱管89×104 255．6 127．8 146．9換熱器振蕩熱管105 X 104 301．2 150．6 173．1換熱器注：燃煤發熱量按照2．09×104 kJ／kg，重油發熱量按照4．18×104kJ／kg，天然氣發熱量按照3．64×104 kJ／m3。以燃煤為例(燃煤價按人民幣800元／t)，則單臺傳統熱管換熱器回收熱量的效益為255．6 t／a×800 jv_／t=20．45 X 104 Yr_／a；振蕩熱管換熱器回收熱量的效益為301．2 t／年×800元／t=24．10 X 104元／a，增加節能效益分別3．65×104元／a。以單臺定型機(8節烘箱)配8臺余熱回收設備為例，LQDR余熱回收設備單臺造價為人民幣1．5 X 104元，單臺定型機的余熱回收工程總造價約為人民幣12．0×104元。振蕩熱管換熱器的余熱回收設備單臺造價約為人民幣2．2 X 104元，工程總造價約為17．6 X 104元，約4．82年即可回收初投資。4結語中國染整行業能源消耗量大，能源利用率低，節能潛力巨大。實驗表明，振蕩熱管換熱器每小時回收的熱能大于傳統熱管換熱器，體現了振蕩流熱管比傳統熱管具有更優良的傳熱性能。振蕩熱管換熱器投資不太高、不耗能又容易維護管理，具有較高的投資收益比，值得在染整行業余熱回收中推廣應用。參考文獻：[1] 柴本銀，李選友，周慎杰，等．振蕩流熱管研究現狀及在干燥系統中的應用研究[J]．化工機械，2009(2)：78—82．[2] 王建慶，毛志平，李戎．印染行業節能減排技術現狀及展望[J]．印染，2009(1)：45—51．[3] 徐谷倉．加強能源管理大力抓好節能降耗工作[J]．紡織科技進展，2008(1)：1—3．[4]H Akachi．Looped Capillary Heat Pipe[C]．Proceeding of 71 stJSME Spnng Annual Meeting．1994，3(940—10)；606—611．[5] S Nishio．Micro heat pipe with oscillating flow[J]．Energy con—servation，2003，55(4)：22—23．[6] 張璧光，高建民，伊松林，等．中國木材干燥節能減排技術研究現狀[J]．華北電力大學學報，2009(3)：38-42．(責任編輯：張楠)·8l·
