2.3 藍色煙羽治理的經濟性分析

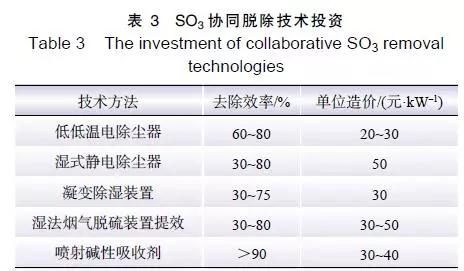

目前已經安裝有低低溫電除塵器、濕式電除塵器等裝置的電廠，SO3 的排放濃度一般較低，不需要大規模改造。對于燃煤硫分高、缺少低低溫電除塵器及濕式電除塵器等高效脫除SO3 裝置的電廠，SO3 排放濃度較高(甚至超過30 mg/m3)，需要進行改造。根據實際情況不同，改造的投資造價在20~50 元/kW(見表3)。

對SO3 治理的經濟效益主要體現在減少電廠爐后設施的腐蝕， 減少下游設備檢修維護工作量。取決于各電廠的煤質、設備的不同，產生的經濟效益也有較大差異。需要特別強調的是采用煙氣加熱技術是無法治理藍色煙羽的，因為加熱后的煙氣溫度遠低于硫酸的露點溫度，SO3 仍以硫酸氣溶膠的形式存在。

2.4 藍色煙羽治理的環境效益

SO3 在脫硫后的煙氣中主要以硫酸霧的形式存在，出現藍色煙羽時煙氣中的SO3 濃度一般在36 mg/m3 以上，通過治理可以下降到3.6 mg/m3，這意味著以SO3 形式存在的硫酸霧濃度下降了32.4 mg/m3，因其排入大氣后會形成硫酸鹽，相當于排放硫酸鹽細顆粒物的質量濃度超過53 mg/m3，遠遠超過超低排放顆粒物排放質量濃度10 mg/m3 的要求，其對環境空氣中PM2.5 的影響是較為明顯的。因此，凡是有藍色煙羽現象的電廠，應進行SO3 的深度減排，沒有出現藍色煙羽的電廠，也應對煙氣中的SO3 進行監測，分析其對周圍大氣質量的影響。從國內外已有經驗看，SO3 的排放質量濃度小于5 mg/m3 對環境空氣質量的影響較小。

3 白色煙羽的危害及治理的經濟與環境效益

3.1 白色煙羽的危害燃煤電廠的白色煙羽(濕煙羽)是由于煙氣通過煙囪排入大氣后因溫度下降，煙氣中的氣態水凝結引起的可見煙羽。凝結水是沒有污染的，所以白色煙羽的危害取決于煙氣中自身的污染物。煙氣中的污染物可以分為常規污染物和非常規污染物兩類。

常規污染物即目前日常監測的SO2、NOx 和煙塵，其中煙塵實際上是指可過濾顆粒物(FPM)，即燃煤產生的飛灰以及濕法脫硫產生的石膏等，這部分物質可被濾膜捕集并烘干后稱重測量。超低排放后燃煤電廠的常規污染物排放濃度已經很低，對環境的影響很小。

非常規污染物主要有Hg 等重金屬及其化合物，Hg 等重金屬及其化合物多數以顆粒態形式存在于可過濾顆粒物中而被脫除，但也有少數以氣態形式存在的較難脫除。

可凝結顆粒物(CPM)是指煙氣在煙囪內以氣相(包括霧狀顆粒)形式存在，但排入大氣環境后由于溫度下降會在很短的時間內凝結成顆粒物，主要由SO3 氣溶膠、揮發性有機物(即VOC) 、SCR 裝置逃逸的微量NH3 以及霧狀液態水攜帶的溶解性總固體等污染物組成。

溶解性總固體主要有SO42 –、Cl–、F–、NO3–、Ca2+、Mg2+等離子組成的無機鹽，燃煤電廠超低排放改造完成后溶解鹽的質量濃度在0.15~2 mg/m3。揮發性有機物主要由燃燒過程產生的酯類、烷烴類以及少量苯環類物質組成，有機物組分在可凝結顆粒物中所占的比重在4.6%~27.7% 之間。SO3 在脫硫后的煙氣中主要以硫酸霧形式存在，超低排放改造后質量濃度均值從23 mg/m3 降低到8.9 mg/m3。

有測試結果顯示，濕法煙氣脫硫工藝和濕式電除塵器對CPM 的脫除效率分別達到57.59%、69.92%。低低溫電除塵技術對CPM 也有較高的脫除效率。盡管非常規污染物濃度比常規污染物濃度低很多，但少量的非常規污染物對環境的影響也不容忽視， 如酸霧、Hg 及其化合物的污染當量值分別為0.6、0.000 1。因此，需要重視Hg、CPM 等非常規污染物對環境的影響，必要時應當進行深度減排。

3.2 白色煙羽治理技術

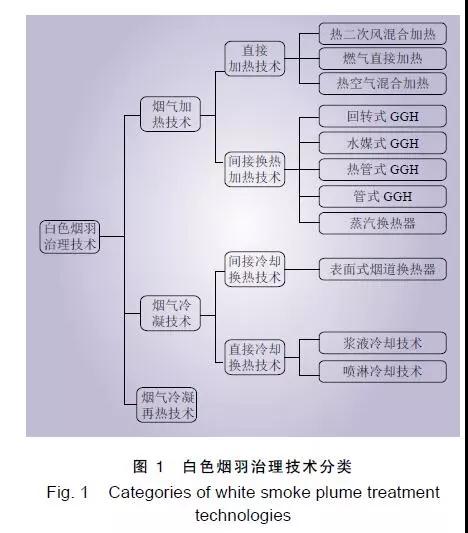

白色煙羽治理技術主要包括煙氣冷凝、煙氣加熱、煙氣冷凝再熱工藝。煙氣冷凝工藝主要實現污染物減排、回收煙氣中水分以及減弱視覺影響。煙氣加熱工藝主要實現消除煙羽視覺影響及提高污染物擴散效率。煙氣冷凝再熱具有兩者的共同優點。具體技術分類詳見圖1。

3.3 白色煙羽治理的經濟性分析如果采用煙氣加熱技術進行煙羽治理，國內各地出臺的政策一般均沿用德國2002 年以前的法規要求，脫硫后濕煙氣加熱至75~80 ℃ 再排放。根據國內多個工程案例的實際情況， 以水媒式GGH 加熱技術為例，改造單位投資約增加60 元/kW，由于加熱煙氣損失的熱量，折算為單位發電煤耗約增加2 g/(kW·h)，運行成本約增加0.15 分/(kW·h)。

如果采用煙氣冷凝技術，成本增加主要分為投資成本、循環泵電耗、引風機增加能耗等。

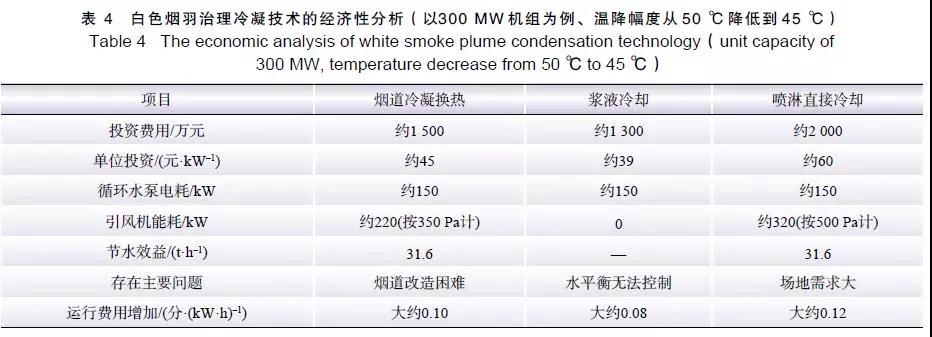

表4 給出了3 種主流煙氣冷凝工藝的投資成本和運行成本，改造的單位投資約增加40 元/kW。根據目前的實際運行成本，初步測算改造后運行成本約增加0.10 分/(kW·h)(按年運行5 000 h，標煤價格500 元/t 計算)。

3.4 白色煙羽治理的環境效益

(1)節水效益。

如果采用煙氣冷凝技術治理白色煙羽，隨著煙溫降低，煙氣中飽和含水量下降，析出的水量增多，回收水(除了漿液冷卻技術將冷凝水直接混入漿液中，導致冷凝水無法直接回用外，其他處理技術均有回收水)可用于電廠其他用途(見圖2)。

以300 MW 機組為例，煙溫分別為60 ℃、55 ℃、50 ℃ 時，降低1 ℃ 時節水量分別約為12.7 t/h、9.4 t/h、7.4 t/h。按降溫5 ℃ 考慮，溫度由50 ℃ 降低到45 ℃ 時，300 MW 機組每小時可節約水量約31.6 t，年經濟效益約41.9 萬元(按5 000 h、2.65元/t 計)。實際的節水效益與當地水價、負荷、實際降溫幅度有關，對于西部水資源匱乏地區，特別是以水定電的燃煤電廠，節水的經濟效益和社會效益更為重要。

(2)污染物減排。

如果采用直接加熱技術進行治理，政策上一般要求脫硫后濕煙氣加熱至75~80 ℃ 再排放，對于污染物減排并無改善。相反，由于加熱煙氣損失的熱量，折算為單位發電煤耗增加約為2 g/(kW·h)。2017 年全國平均發電煤耗為294.17 g/(kW·h)，按超低排放電廠常規污染物要求，煙塵排放質量濃度應少于10 mg/m3、SO2 排放質量濃度應少于35 mg/m3、NOx 排放質量濃度應少于50 mg/m3、合計不大于95 mg/m3 來核算，每kW·h 發電煤耗增加2 g，則相當于常規污染物排放量增加0.65 mg/m3?？梢?，采用直接加熱的方式消除白色煙羽，不僅不減少污染物排放，反而會增加污染物排放。

如果采用煙氣冷凝技術治理白色煙羽，常規污染物基本不減排， 但可有效捕集可凝結顆粒物， 主要是煙氣中的硫酸霧和液滴中的溶解鹽等。溶解鹽只能溶解在液態水即液滴中，根據實測和計算，滿足超低排放要求的采用濕式石灰石–石膏法煙氣脫硫工藝的電廠，煙氣中的溶解鹽質量濃度一般不超過1 mg/m3。按50% 的去除效率計算，溶解鹽僅降低0.5 mg/m3，以300 MW機組為例，每年減排量為2.9 t，排污稅每年減少0.7 萬元。此外，對煙氣中SO3 的減排量取決于煙氣中的SO3 濃度和煙氣的冷凝溫度，超低排放處理后白色煙羽中的SO3 濃度一般較低，因此，其減排效果也很有限。

總之， 對于已達到超低排放要求的燃煤電廠，治理白色煙羽的環境效益并不明顯。加熱技術會增加污染物的排放，冷凝技術雖然可減少污染物的排放，但非常有限，對環境改善的貢獻并不明顯，而且會使邊際成本明顯增加，權衡之下應把這部分投資用在更需要的環境治理方面。

(3)消除白色煙羽視覺影響。

消除白色煙羽的視覺影響對于提高周邊民眾對環境改善的滿意度具有一定的意義，也可以提高污染物的擴散效果。采用煙氣直接加熱技術的能耗較高;煙氣冷凝技術可減輕白色煙羽的視覺影響，但除非將煙氣冷卻到接近環境溫度，否則無法徹底消除;較為成熟的技術路線是采用先冷凝析出飽和水蒸汽，再進行小幅再加熱的技術，可達到消除煙羽視覺影響的效果，并有效降低加熱能耗。

4 結論

( 1) 燃煤電廠有色煙羽包括石膏雨、煙囪雨、白色煙羽、灰黑色煙羽、藍色煙羽和黃色煙羽等，不同有色煙羽的成因各不相同，危害及治理技術也不相同，應依據具體的有色煙羽進行針對性治理。

(2)燃煤電廠超低排放后，普遍存在的是白色煙羽，有少數燃用中、高硫煤的電廠會出現藍色煙羽。白色煙羽主要是存在視覺影響，本身對環境影響不大，治理能收獲的環境效益較小;藍色煙羽中硫酸霧濃度較高，應進行治理。

(3)藍色煙羽是排放煙氣中硫酸霧濃度較高造成的，目前中國尚無燃煤電廠硫酸霧(SO3)的排放標準，各地出臺的治理要求也非?；靵y。治理煙氣中的SO3 主要有3 條途徑，一是降低燃煤含硫量并控制SCR 煙氣脫硝工藝中SO2/SO3 轉化率， 二是提高低低溫電除塵器、濕式石灰石–石膏法煙氣脫硫工藝、濕式電除塵等煙氣治理設施對SO3 的協同脫除效率，三是向煙氣中噴入堿性物質，中和煙氣中的SO3。煙氣加熱對治理藍色煙羽沒有任何效果，藍色煙羽治理對降低當地環境空氣中的PM2.5 較為有利，投資與運行成本不是很高。

( 4) 白色煙羽是煙氣中的氣態水排入大氣后，因溫度下降冷凝成微細霧滴造成的?？赏ㄟ^加熱相對減少煙氣中氣態水進入大氣環境后冷凝析出的量來減輕或消除白色煙羽現象，但加熱耗能會增加污染物排放。為了減少耗能，可采用先冷凝煙氣析出部分水，再對煙氣進行小幅加熱的方式，這樣可回收煙氣中的部分氣態水，但污染物減排量并不明顯，不宜全面推廣。
