1750

工廠大門邊緣（有調車作業通過時）

3200

道路邊緣

3750

表1 直線地段鐵路中心線至建、構筑物和設備的間距表

圖1是建筑接近限量尺寸圖，圖2是機車車輛限界圖。

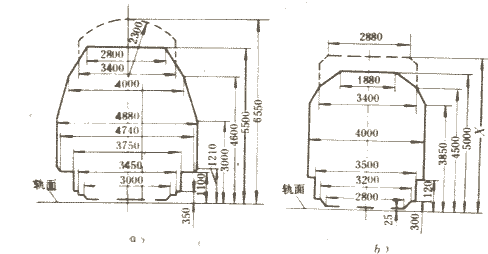

圖1 機車車輛接近建筑限界

a） 站內、區間及站內正線

……適用于各種建筑物

……適用于電力機車牽引的線路上跨線橋、天橋及雨棚等建筑物

b） 車庫

——適用于蒸汽及內燃機車牽引的線路上的建筑物

……適用于電力機車牽引的線路上的建筑物

X——根據接觸網的高度決定



圖2 機車車輛限界圖

——列車標志接近限界

3． 出廠大型產品不得超出二級超限貨物裝載限界（圖3）。在特殊情況下，如使用特殊類型機車車輛或有其他特殊要求時，可制定特種建筑限界，如需路網機車進入，還應征得有關鐵路局同意。



圖3 二級超限貨物裝載限界

4． 鐵路裝卸時，堆放貨物與軌道兩側距離不得少于1.5m。鐵路裝卸設備和易燃液體貯罐的防火間距為20m，和可燃液體貯罐的間距為12m，總貯量小于1000m＜sup＞3＜sup＞的貯罐區，或閃點大于120℃的可燃液體貯罐，上述間距可減少25%。

5． 廠內鐵路和設置防振儀器設備的建筑物的間距應綜合考慮列車行駛速度、機車軸重、地形地質、防振建筑物的基礎結構及防振儀器設備的敏感等級、隔振消振措施因素，一般可參照表2所列數據，必要時可根據實測計算確定。
