1 主題內容與適用范圍
1． 1主題內容
本標準規定了正拱形金屬爆破片型式、公稱通徑、爆破壓力范圍等。
1． 2適用范圍
本標準適用于壓力容器、管理或其他密閉空間的超壓泄放。
其中正拱普通型、正拱帶托架型、正拱帶加強環型、正拱帶雙加強環型、正拱帶加強環和托架型爆破片的系統最高工作壓力不超過爆破壓力的70%。當工作壓力為脈動壓力時，不超過爆破壓力的60%。正拱帶托架型和正拱帶加強環和托架型爆破片能承受一定的背壓差。正拱刻槽型爆破片系統最高工作壓力不超過爆破壓力的85%，并且爆破后無碎片。
本標準不適用于因爆破片的存在而不利于泄放的壓力系統。
2 引用標準
GB567 拱型金屬爆破片技術條件
GB12353 拱型金屬爆破片裝置分類與安裝尺寸
3 代號
L—純鋁；
N—純鎳；
S—奧氏體不繡鋼。
4 型式與參數
a． 正拱普通LP型爆破片的型式與參數見圖1和表1。
b． 正拱普遍LPB型爆破片的型式與參數見圖2和表2。
c． 正拱帶托架LZ型爆破片的型式與參數見圖3和表3。
d． 正拱帶托架LZB型爆破片的型式與參數見圖4和表4。
e． 正拱帶加強環LH型爆破片的型式與參數見圖5和表5。
f． 正拱帶加強環LHB型爆破片的型式與參數見圖6和表6。
g． 正拱帶雙加強環LHHB型爆破片的型式與參數見圖7和表7。
h． 正拱帶加強環和托架LHZB型爆破片的型式與參數見圖8和表8。
i． 正拱刻槽LC型爆破片的型式與參數見圖9和表9。

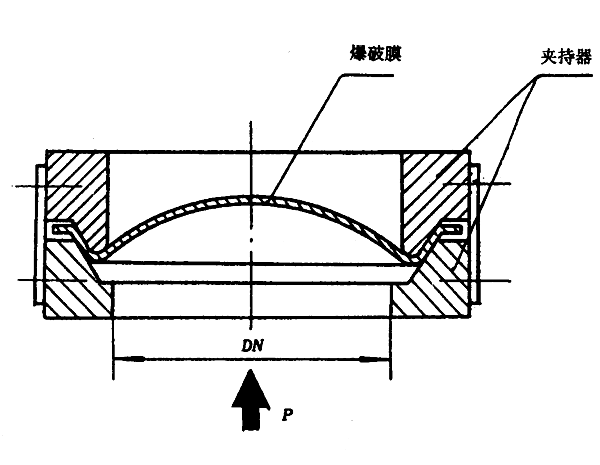

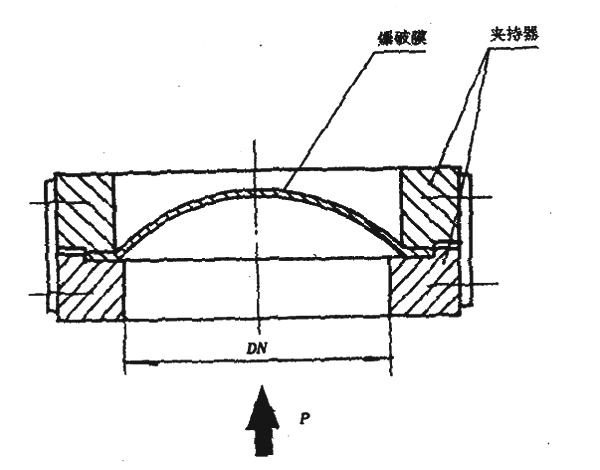

圖1

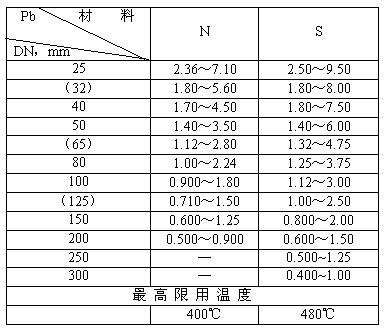

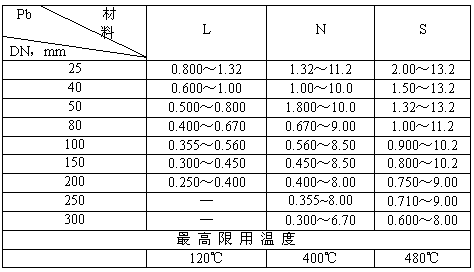

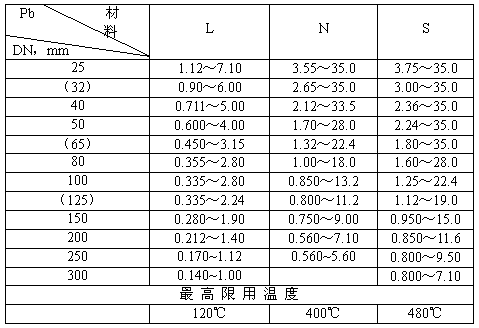

表1 LP型爆破片在20℃下的設計爆破壓力范圍 MPa
注：括號內規格盡量不采用

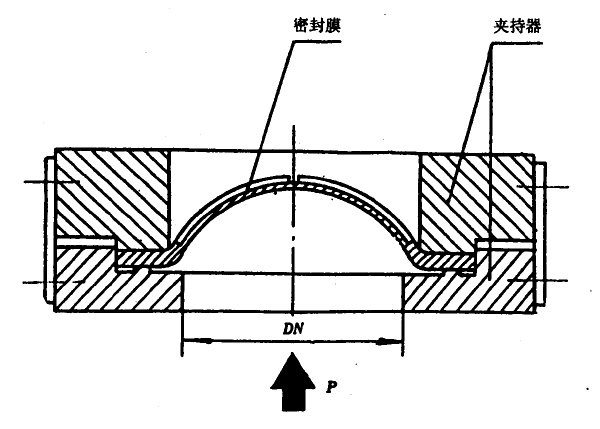

圖2

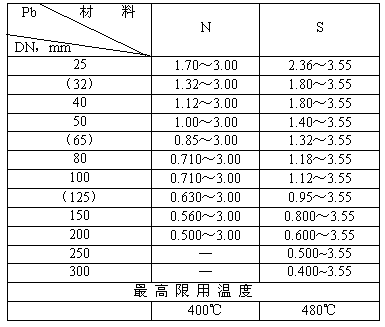

表2 LPB型爆破片在20℃下的設計爆破壓力范圍 MPa
注：括號內規格盡量不采用

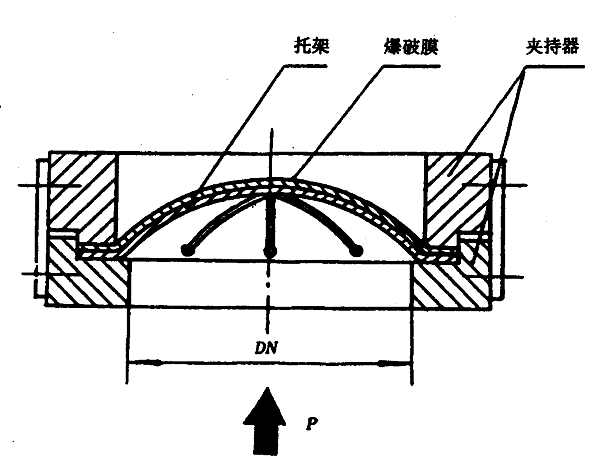

圖3

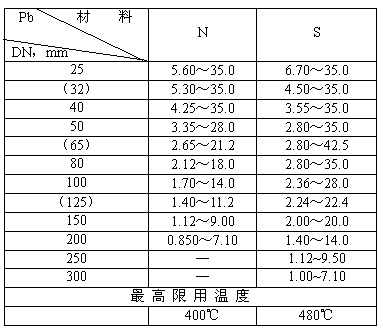

表3 LZ型爆破片在20℃下的設計爆破壓力范圍 MPa
注：括號內規格盡量不采用。
圖4

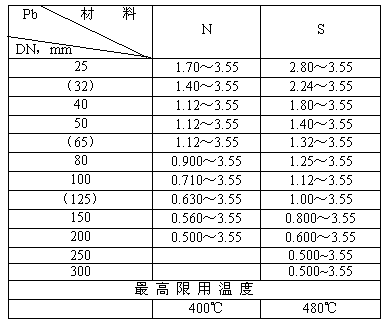

表4 LZB型爆破片在20℃下的設計爆破壓力范圍 MPa
注：括號內規格盡量不采用。

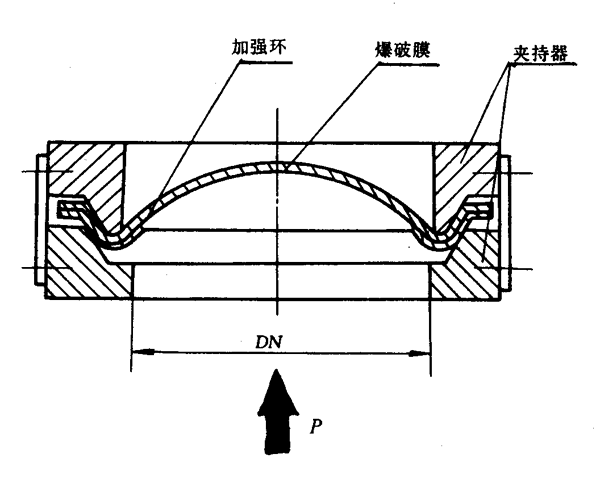

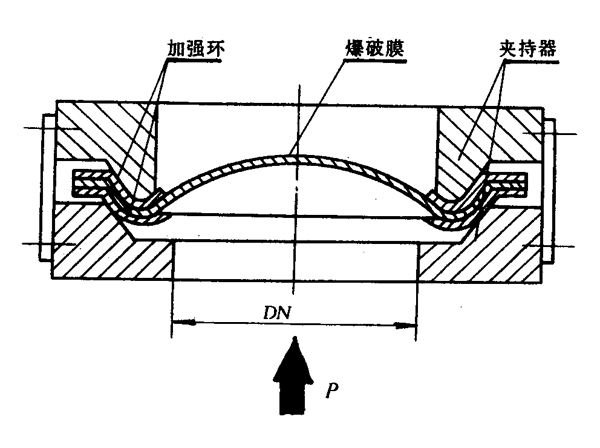

圖5

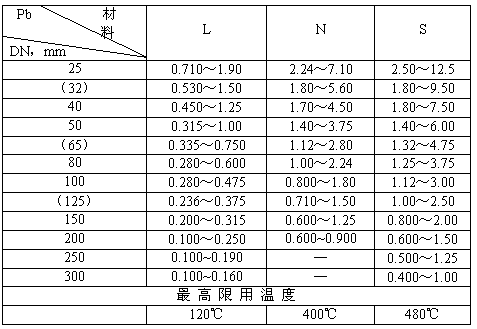

表5 LH型爆破片在20℃下的設計爆破壓力范圍 MPa
注：括號內規格盡量不采用。
圖6
表6 LHB型爆破片在20℃下的設計爆破壓力范圍 MPa
注：括號內規格盡量不采用。
圖7
表7 LHHB型爆破片在20下的設計爆破壓力范圍 MPa
注：括號內規格盡量不采用。

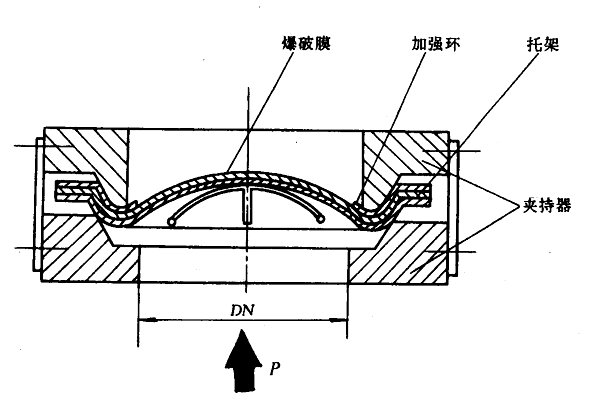

圖8
表8 LHZB型爆破片在20下的設計爆破壓力范圍 MPa
注：括號內規格盡量不采用。
圖9
表9 LC型爆破片在20以下的設計爆破壓力范圍 MPa
5 命名
5．1組成

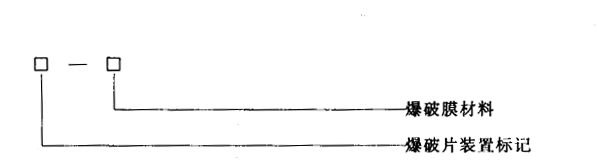

爆破片裝置標記項目按GB12353中4.3標記方法標記。其中包括型式代號、爆破片組件結構特征代號、夾持器特征代號、公稱通徑、設計爆破壓力、爆破溫度、爆破膜材料項目按第3章代號標記。
5．2示例
a． 正拱普通LP型爆破片
公稱通徑50mm，設計爆破壓力6MPa，爆破溫度300℃，爆破膜材料為00Cr17Ni14Mo2的爆破片：LP50-6-300-S
b． 正拱普通LPB型爆破片
公稱通徑80mm，設計爆破壓力3MPa，爆破溫度380℃，材料為N6的爆破片：LPB80-3-380-N
c． 正拱帶托架LZ型爆破片
公稱通徑150mm，設計爆破壓力1.5MPa，爆破溫度400℃，爆破膜材料為0 Cr17Ni12Mo2有背壓差的爆破片：LZ150-1.5-400-S
d． 正拱帶托架LZB型爆破片
公稱通徑100mm，設計爆破壓力2MPa，爆破溫度50℃，爆破膜材料為0 Cr17Ni12Mo2有背壓差的爆破片：LZB100-2-50-S
e． 正拱帶加強環LH型爆破片
公稱通徑200mm，設計爆破壓力1.5MPa，爆破溫度80℃，爆破膜材料為0 Cr17Ni12Mo2的爆破片：LH200-1.5-80-S
f． 正拱帶加強LHB型爆破片
公稱通徑40mm，設計爆破壓力3MPa，爆破溫度150℃，爆破膜材料為00 Cr17Ni14Mo2的爆破片：LHB40-3-150-S·S
g． 正拱帶雙加強環LHHB型爆破片
公稱通徑40mm，設計爆破壓力4MPa，爆破溫度20℃，爆破膜材料為00 Cr17Ni14Mo2爆破片：LHHB40-4-20-S
h． 正拱帶加強環和托架LHZB型爆破片
公稱通徑50mm，設計爆破壓力2.5MPa，爆破溫度100℃，背壓差0.1MPa密封要求很高，爆破膜材料為0 Cr17Ni12Mo2的爆破片：LHZB50-2.5-100-S
i． 正拱刻槽LC型爆破片
公稱通徑150mm，設計爆破壓力1MPa，爆破溫度120℃，爆破膜材料為N6，可前置于安全閥的爆破片：LC150-1-120-N
附加說明：
本標準由中華人民共和國勞動部提出。
本標準由勞動部鍋爐壓力容器檢測研究中心技術歸口。
本標準由航空工業總公司成都航空儀表公司負責起草。
本標準主要起草人劉洪釗、徐升鴻、甘曉東、馮慶、王新業、劉天明、劉勇。
