（3）止回閥、過濾器已采取抽芯或拆除后加臨時短節的方式隔離。

（4）高點放空，低點排污加設完畢，試壓用水（氣）已經確定，臨時水（氣）源已引至試壓現場，排水暢通，管道加固完畢。各管道敞口已用盲板或加閥門封堵。如有設備參與試壓，事先須征得設計方和監理方及業主的同意。

（5）試壓用的設備完好，試壓用的檢測儀表量程，精度等級、數量、檢定期符合要求。試壓用的壓力表精度不低于1.5級，表的刻度值應為最大試壓力的1.5-2倍，壓力表數量不少于2塊。

（6）試壓方案業經批準，已向施工人員作了書面或口頭的技術交底，安全警戒線已經設置。

（1）試驗介質

若采用水試時，按設計文件要求采用潔凈水，不銹鋼管道試壓宜用脫鹽水，若用潔凈水，水中氯離子含量不超過25ppm，必要時，供水方需提供水質檢驗報告。

若采取氣試時，可利用各單元的N₂系統或PA系統作為氣源，若系統壓力不足，可用瓶裝N₂補充，也可用氣泵升壓。

（2）管道強度，嚴密性試驗壓力的確定。

管道強度試驗壓力和嚴密性試驗壓力分別按照設計文件《管道命名表》中，“現場實驗”和“設計條件”。

當管道與設備作為一個系統進行試驗，管道的試驗壓力等于或小于設備的試驗壓力時，應按管道的試驗壓力進行試驗；當管道試驗壓力大于設備的試驗壓力，且設備的試驗壓力不低于管道設計壓力的1.15倍時，經設計、監理和業主方的同意，可按設備的試驗壓力進行試驗。

對位差較大的管道，應將試驗介質的靜壓計入試驗壓力中，液體管道的試驗壓力應以最高點的壓力為準，但最低點的壓力不得超過管道組成件的承受力。

（3）注水（氣）試驗

液壓試驗時，必須排凈管道內的空氣，升壓時，應分級緩慢進行，特別是對于電解液壓油系統，達到試驗壓力停壓10分鐘，然后降至設計壓力停壓30分鐘，以無壓降無泄露，目測管道無變形為合格。

氣壓試驗時，應先進行預試，試驗壓力宜為0.2mPa，在確認壓力表不降壓目測管道無變形后，逐步緩慢增加，當壓力升至試驗壓力的50%時，如未發現異狀或泄露，繼續按試驗壓力的10%逐級升壓，每級穩壓3min，直至試驗壓力，穩壓10min，再將壓力降至設計壓力，停壓時間應根據查漏工作需要而定，以發泡劑檢驗不泄露為合格，在試驗過程中嚴禁敲擊管道。

壓力試驗時，需測量試驗溫度，用膠泥將溫度計固定在管道朝陽面上，密切注意現場溫度變化，嚴禁材料試驗溫度接近脆性轉變溫度。

管道強度和嚴密性試驗直接用氣體作介質試驗時，可以不作氣密性試驗（本裝置主要是非金屬管），伴熱管用潔凈水作充水試驗。

試壓時，如有泄露，不得帶壓修理。水試時，應將水排至缺陷以下液面后修理；氣試時，應將壓力降至零后才能修理。缺陷消除后應重新試驗。

（4）排水（氣）

試壓經監理方和業主檢驗合格后，須排盡試驗介質。液體排放時，注意要排至雨水井或排污井內，不要形成積水；氣體排放時，排放口不要對準設備、管口及過路行人。

壓力試驗完成后，應及時拆除所有的臨時盲板，核對記錄，并及時填寫管道試驗記錄，辦理簽字。

（1）管道在壓力試驗合格后，建設單位應負責組織管道吹掃或清洗工作。本裝置管道系統的沖洗用潔凈水，不銹鋼管線的沖洗宜采用脫鹽水，若采用潔凈水，水中的氯離子含量不超過25ppm。管道吹掃利用裝置區的壓縮空氣或蒸汽（對蒸汽管線）系統來進行。在壓縮空氣，蒸汽，脫鹽水，循環水系統管線使用前，要先行進行吹洗，確保用于吹洗的管道本身的清潔度。管道公稱直經大于或等于500mm時，宜采用人工清理。

（2）管道系統吹洗前應符合下列要求

已向參與吹洗的施工人員進行技術交底。

管線吹洗前，對法蘭連接的孔板，儀表調節閥、安全閥、儀表器件等已隔離或拆卸，對焊接在管道上的儀表閥和儀表，應采取相應的防護措施。

不參與系統吹洗的設備及管道，應與吹洗系統隔離，相關的監時連接管道已經安裝完畢，管道支架已檢查完畢（特別是用蒸汽吹掃的管道），需加固的管道已加固完畢。

（3）管道系統吹洗

管道系統吹洗的順序按主管，支管、疏排管順序依次進行。

水沖洗時，流速不得低于1.5m/s，排放管的截面積不得小于被沖洗管截面積的60%，以排出口的水色和透明度與入口水目測一致為合格。

壓縮空氣吹掃時，吹掃壓力不得超過管道的設計壓力，流速不得小于20m/s。當目測排氣無煙塵時，在排氣口用涂白漆的木制靶板檢驗，以5min內靶板上無鐵銹、塵土、水分及其他雜物為合格。

采用蒸汽吹掃時，應先暖管，并及時逐一打開導進閥排水，蒸汽流速應不低于30m/s，按加熱—冷卻—再加熱的順序循環進行，檢驗時以15min內木板上無鐵銹、臟物為合格。

吹掃合格后應及時填寫管道系統吹掃記錄。

（4）吹洗注意事項

吹洗的臟物不得進入已清理合格的設備或管道系統，也不得隨地排放，污染環境。

吹掃過程中，要敲擊管線，特別是拐角處，要重點敲擊，以便臟物吹出。

吹洗后管線要及時復位，所有拆除部件要加上正式墊片逐一復位，臨時盲板及監時管線要拆除并經確認。

本裝置電解液壓油系統和進出氯壓機管線需進行化學清洗，另外編制化學清洗的施工方案。

根據施工規范和設計文件《管道命名表》要求，電解工序的GC（氯氣），GH（氫氣）系統，氯處理工序的CL（氯氣）系統需作氣密性試驗，氣密性試驗在管道吹洗完成后進行，有化學清洗要求的管道，在化學清洗完成后進行。試驗要求同氣體嚴密性試驗。

1、質量目標

試驗內容符合設計文件和有關標準規范的要求，技術資料齊全。

杜絕經試驗后，管道焊口有漏點現象。

杜絕重大工程質量事故的發生，確保工程高質量交工。

2、質量保證體系

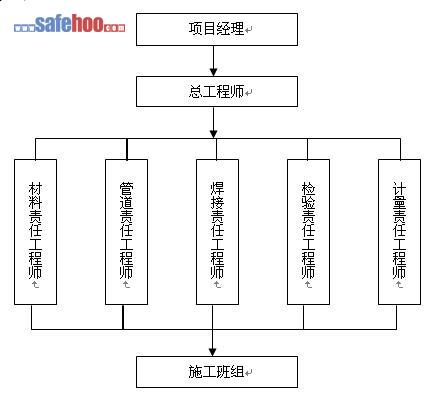

項目經理是工程質量第一責任人，項目部總工程師對工程質量負直接領導責任，工程部和質安部是工程技術與質量的日常管理與檢驗機構。管道試驗質保體系如下：

?

3、管道試驗質量控制點（執行標準：GB50235-97、GB50236-98）

A控制點：由業主、監理和施工方有關人員共同檢查確認簽證，否則不得進行下道工序施工。

4、質量保證措施

堅持自檢、互檢、專檢相結合，不降低質量共檢點等級，堅持上工序不合格嚴禁進行下工序施工的原則。

檢測器具精度滿足測量要求，并在檢定周期內。

各單元技術員及時向施工人員作全面的技術交底，試驗完畢及時辦理簽證。六、HSE保證措施

1、HSE方針

安全第一，預防為上；

全員動手，綜合治理；

改善環境、保護健康；
