(2)鑄鐵管件? 鑄鐵管件已經標準化，使用時可從手冊中查取。

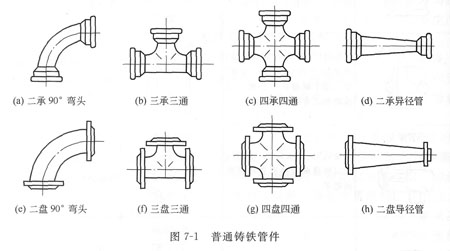

普通灰鑄鐵管件主要有彎頭(90°、60°、30°及10°)、三通、四通和異徑管(俗稱大小頭)等，使用時主要采用承插式連接、法蘭連接和?昆合連接。圖7—l是普通鑄鐵管件。
高硅鑄鐵和抗硅鑄鐵管件主要有彎頭、三通、四通、異徑管、管帽、中繼管和嵌環等。管件上鑄的凸肩用于對開式松套法蘭連接。其結構可以參考產品手冊。
(3)塑料管件? 塑料管件的材料是與管子的材料一致的，有些塑料管件已經標準化。如酚醛塑料管件，ABS塑料管件；有些塑料管件則是由短管彎曲及焊制而成的。比如聚氯乙烯塑料管件。塑料管件除采用其他管件的聯接方法外，還常常采用膠黏劑粘接的方法連接，這是與其他材料管件所不同的。
(4)耐酸陶瓷管件? 主要有彎頭(90°、45°)、三通、四通和異徑管等，其形狀與鑄鐵管件相似，已經標準化，用途可查取，主要連接方式是承插式連接和法蘭連接。???
(5)電焊鋼管管件? 由短管或鋼板焊制成，常用在不需經常拆裝的場合，尚未完成標準化工作。
四、? 閥件(門)
閥件是用來開啟、關閉和調節流量及控制安全的機械裝置，也稱閥門，截門或節門。閥門是化工安全生產的關鍵組件。閥門的開啟與關閉；閥門的暢通與隔斷；閥門的質量好與壞；閥門的嚴密與滲漏等均關系到安全運行，由于閥門引起的火災、爆炸中毒事故數不勝數，國際，國內許多重大的災害物是由于閥門引起的。化工生產中，通過閥門可以調節流量、系統壓力、流動方向，從而確保工藝條件的實現與安全生產。
(1)閥件的型號? 閥件的種類與規格很多，為了便于選用的識別，規定了工業管路使用閥門的標準，對閥門進行了統一編號。閥門的型號由七個部分組成，其形式如下：
XlX2X3X4X5—X6X7
Xl—X7為字母或數字，可從有關手冊中查取。
?、匍y門類別代號Xl，用閥門名稱的第一個漢字的拼音字首來表示。如截止閥用J表示。
?、陂y門傳動方式代號X2，用阿拉伯?dāng)?shù)字表示，如氣動為6，液動為7、電動為9等。
?、坶y門連接形式代號X3，用阿拉伯?dāng)?shù)字表示，如內螺紋為1、外螺紋為2等。
?、荛y門結構形式代號X4，用阿拉伯?dāng)?shù)字表示，以截止閥為例，直通式為1，角式為4、直流式為5等；
?、蓍y座密封面或襯里材料代號Xs，用材料名稱的拼音字首來表示，如銅合金材料為T，氟塑料為F、搪瓷為C等。
⑥公稱壓力的數值X6，是閥件在基準下能夠承受的最大工作壓力，可從公稱壓力系列表選取。
?、唛y體材料代號X7，用規定的拼音字母表示，如鑄銅為T，碳鋼為C、Cr5Mo鋼為I等。
例如，有一閥門的銘牌上標明其型號為Z941T—1。OK，則說明該閥為閘閥，電動，法蘭連接，明桿楔式單閘板，閥座密封面的材料為銅合金，公稱壓力為1．0MPa，閥體材料為可鍛鑄鐵。
(2)閥門的類型? 閥門的種類很多，按啟動力的來源分他動啟閉閥和自動作用閥。在選用時，應根據被輸送介質的性質、操作條件及管路實際進行合理選擇。
1)他動啟閉閥? 有手動、氣動和電動等類型，若按結構分則有旋塞、閘閥、截止閥、節流閥、氣動調節閥和電動調節閥等，表7—6介紹了幾種常見的他動化工用閥門。
2)自動作用閥? 當系統中某些參數發生變化時，自動作用閥能夠自動啟閉。主要有安全閥、減壓閥、止回閥和疏水閥等。
安全閥? 是為了管道設備的安全保險而設置的截?cái)嘌b置。它能根據工作壓力而自動啟閉，從而將管道設備的壓力控制在某一數值以下，從而保證其安全。主要用在蒸汽鍋爐及高壓設備上。
?
