1964年，美國道化學公司首創了火災、爆炸危險指數評價法，后經過不斷修改，目前已發展到了第7版。道化學公司方法推出以后，各國競相研究，提出了類似的指數評價方法，其中尤以英國ICI公司蒙德分部方法最具特色。蒙德分部根據化學工業的特點，在火災、爆炸指數基礎上，擴充了毒性指標，并對所采取的安全措施引進了補償系數的概念。道化學公司又在吸收蒙德方法優點的基礎上，進一步把單元的危險度轉化為最大財產損失。美國道化學公司的火災、爆炸危險指數評價方法(第七版)(以下簡稱《道七版》)，通過計算火災、爆炸危險指數，劃分危險等級，并進行采取安全對策措施加以補償的最終評價，把單元的危險度轉化為最大財產損失。

　　(一)評價程序

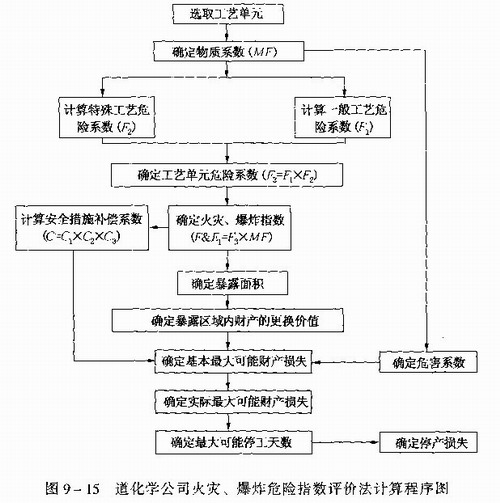

　　(1)《道七版》“火災、爆炸危險指數評價法”計算程序見圖9—15。

?

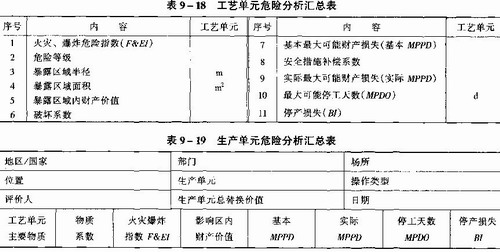

　　(2)分析、計算、評價需要填寫火災、爆炸指數計算表(表9—16)、安全措施補償系數表(表9—17)、工藝單元危險分析匯總表(表9—18)、生產單元風險分析匯總表(表9—19)。

　　(3)《道七版》對工藝單元進行危險分析時，除計算火災、爆炸指數和暴露半徑、暴露區域外，還計算暴露區域內財產損失、工作日損失，停產損失等。由于項目預評價時工程尚處于可行性研究階段，有關設備、物質的價值等不能一一準確確定，要進行這方面的精確計算較為困難，故預評價經常是確定火災、爆炸危險等級、暴露區域半徑、暴露區域面積，提出相應的評價結論和降低危險程度的安全對策措施。

?

?

　　注：①安全措施補償系數＝C_lxC₂xC₃。

　　②無安全補償系數時，填人1．00。

　?、凼撬捎玫母黜椦a償系數之積。

?

　　(二)確定評價單元

　　進行危險指數評價的第一步是確定評價單元。單元是裝置的一個獨立部分，與其他部分保持一定的距離，或用防火墻、防爆墻、防護堤等與其他部分隔開。通常，在不增加危險性潛能的情況下，可把危險性潛能類似的單元歸并為一個較大的單元。

　　(三)單元危險度的初期評價

　　1．計算火災、爆炸危險指數

　　火災、爆炸危險指數(F&E1)按下式計算：

　　F&EI=F₃X MF

　　式中F₃——工藝單元危險系數，F₃=F1F₂；

　　(F₃值的正常范圍為1～8，若大于8，也按最大值8計)

　　MF——物質系數；

　　F_l——一般工藝危險系數；

　　F₂——特殊工藝危險系數。

　　2．確定暴露區域半徑

　　暴露區域半徑：及：0．84X0．3048X(F&E1)(m)

　　該暴露半徑表明了單元危險區域的平面分布，它是一個以工藝設備的關鍵部位為中心，以暴露半徑為半徑的圓。如果被評價工藝單元是一個小設備，就以該設備的中心為圓心，以暴露半徑為半徑畫圓。如果設備較大，則應從設備表面向外量取暴露半徑。

　　3．確定暴露區域面積

　　暴露半徑決定了暴露區域的大小。

　　暴露區域面積：S=πR²(m²)

　　實際暴露區域面積：暴露區域面積十評價單元面積

　　暴露區域表示其內的設備將會暴露在本單元發生的火災或爆炸環境中。因此，必須采取相應的對策措施。在實際情況下，暴露區域的中心常常是泄漏點，經常發生泄漏的點是排氣(液)口、膨脹節、裝卸料連接處等部位，它們均可作為暴露區域的圓心，要加強重點防范。

　　4。確定暴露區域財產價值

　　暴露區域內財產價值可由區域內含有的財產(包括在存物料)的更換價值來確定：

　　更換價值：原來成本X0．82X增長系數

　　式中，0。82是考慮了場地平整、道路、地下管線、地基等在事故發生時不會遭到損失或無須更換的系數；增長系數由工程預算專家確定。

　　更換價值可按以下幾種方法計算：

　　(1）采用暴露區域內設備的更換價值；

　　(2)用現行的工程成本來估算暴露區域內所有財產的更換價值(地基和其他一些不會遭受損失的項目除外)；

　　(3)從整個裝置的更換價值推算每平方米的設備費，再乘上暴露區域的面積，即為更換價值。對老廠最適用，其精確度差。

　　在計算暴露區域內財產的更換價值時，需計算在存物料及設備的價值。儲罐的物料量可按其容量的80％計算；塔器、泵、反應器等計算在存量或與之相連的物料儲罐物料量，亦可用15分鐘物流量或具有效容積計。

　　物料的價值要根據制造成本、可銷售產品的銷售價及廢料的損失等來確定，要將暴露區內的所有物料包括在內。

　　在計算時，不重復計算二個暴露區域相交疊的部分。

　　5．確定破壞系數

　　破壞系數由單元危險系數(F3)和物質系數MF按《道七版》給定的圖確定。它表示單元中的物料或反應能量釋放所引起的火災、爆炸事故的綜合效應。

　　6．計算基本最大可能財產損失(基本MPPD)

　　基本最大可能財產損失二暴露區域面積X暴露區域財產價值

　　它是假定沒有任何一種安全措施來降低損失。

　　(四)單元危險度的最終評價

　　單元危險度的初期評價結果表示的是不考慮任何預防措施時單元所固有的危險性?！兜榔甙妗窂慕档蛦卧膶嶋H危險度出發，通過變更設計、采取減少事故頻率和潛在事故規模的安全對策措施和各種預防手段來修正、降低其危險性。

　　安全預防措施分工藝控制、物質隔離、防火措施3個方面。其中，工藝控制補償系數包括應急電源等9項措施，物質隔離補償系數包括遙控閥等4項措施，防火措施補償系數包括泄漏檢測裝置等9項措施。

　　1．計算補償火災、爆炸危險指數(該指數為作者參照道公司前幾版評價方法而修訂的)補償火災、爆炸危險指數(F&E1)’，按下式計算：

　　(F&E1)’=F&EIX C

　　式中C——安全措施總補償系數，C=C_lxC₂xC_3?；

　　C_l---工藝控制補償系數；

　　C₂一物質隔離補償系數；

　　C₃——防火措施補償系數。

　　補償系數的取值分別按《道七版》所確定的原則選取。無任何安全措施時，上述補償系數為1。0。

　　2．確定危險等級

　　求出F&EI和(F&E1)’后，按表9—20確定其火災、爆炸危險等級。

?

　　3．計算實際最大可能財產損失(實際MPPD)

　　實際最大可能財產損失：基本最大可能財產損失X安全措施補償系數

　　它表示在采取適當的防護措施后，事故造成的財產損失。

　　4．計算最大可能工作日損失(MPDO)

　　估算最大可能工作日損失是評價停產損失(B1)的必經步驟，根據物料儲量和產品需求的不同狀況停產損失往往等于或超過財產損失。

　　最大可能工作日損失可以根據實際最大可能財產損失按《道七版》給定的圖查取。

　　5．計算停產損失(B1)

　　停產損失(以美元計)按下式計算：

?

　　式中VPM為每月產值。

　　(五)應用示例

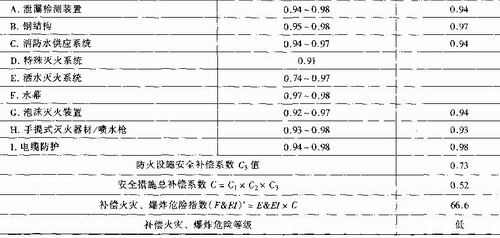

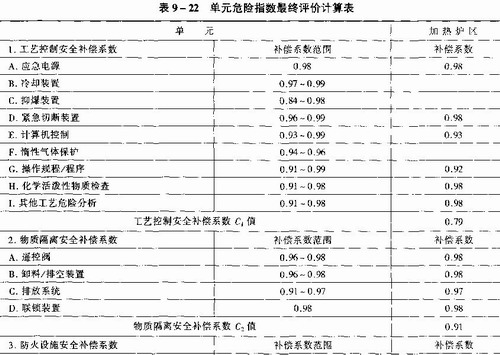

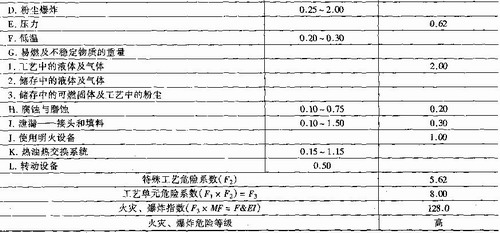

　　表9—21、表9—22為某煉油廠延遲焦化裝置安全預評價中加熱爐區單元《道七版》指數評價的實例。

?
