故障樹是由各種事件符號和邏輯門組成的，事件之間的邏輯關系用邏輯門表示。這些符號可分邏輯符號、事件符號等。
   1故障樹的符號及意義
（1） 事件符號
　　①矩形符號：代表頂上事件或中間事件，見圖8－1（a）。是通過邏輯門作用的、由一個或多個原因而導致的故障事件。
②圓形符號：代表基本事件，見圖8－1（b）。表示不要求進一步展開的基本引發故障事件。
③屋形符號：代表正常事件，見圖8－1（c）。即系統在正常狀態下發揮正常功能的事件。
④菱形符號：代表省略事件，見圖8－1（d）。因該事件影響不大或因情報不足，因而沒有進一步展開的故障事件。
⑤橢圓形符號：代表?xiàng)l件事件，見圖8－1（e）。表示施加于任何邏輯門的條件或限制。

(a) (b) (c) (d) (e)

圖8－1 事件符號

（2）邏輯符號
故障樹中表示事件之間邏輯關系的符號稱門，主要有以下幾種。
①或門：代表一個或多個輸入事件發生，即發生輸出事件的情況?；蜷T符號見圖8－2（a），或門示意圖見圖8－3。

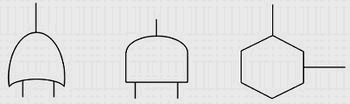

圖8－2 邏輯符號

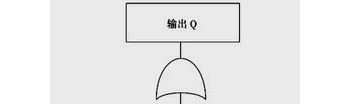

圖8－3 或門示意圖

②與門：代表當全部輸入事件發生時，輸出事件才發生的邏輯關系。表現為邏輯積的關系。與門符號見圖8－2（b），與門示意圖見圖8－4。

圖8－4 與門示意圖

③禁門：是與門的特殊情況。它的輸出事件是由單輸入事件所引起的。但在輸入造成輸出之間，必須滿足某種特定的條件。禁門符號見圖8－2（c），禁門示意圖見圖8－5。

圖8－5 禁門示意圖

例如 許多化學反應只有在催化劑存在的情況下才能反應完全，催化劑不參加反應，但它的存在是必要的。這種邏輯如圖8－6所示。

圖8－6 禁門舉例
