4? 啟動安全控制措施

　　4.1 點火爆燃事故防范措施

　　爐膛爆燃一般是由于運行操作不合理、設備

?

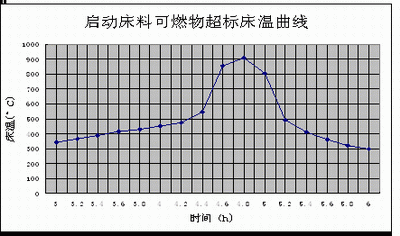

圖1：啟動床料可燃物超標床溫曲線

　　或控制系統設計不合理或者設備和控制系統故障所致。

　　預防循環流化床鍋爐點火爆燃事故的關鍵是制定合理的安全啟動程序，完善點火設備試運程序，完善熱控邏輯保護，根據點火爆燃事故發生的不同情況和原因制定出如下防范措施，在遇到緊急情況時及時果斷處理。

　　4.1.1 完善熱控邏輯保護

　　1）完善爐膛吹掃邏輯

　　循環流化床鍋爐與煤粉鍋爐不同，鍋爐點火前吹掃區域包括爐膛、外置床和點火風道，按ALSTOM公司原邏輯，只要“入爐風量大于30％設計總風量”即可進行吹掃計時，但由于入爐一、二次風的作用是不一樣的，我公司根據實際運行情況，對吹掃邏輯做了更改：吹掃條件改為“一次風量大于最小流化風量且總風量大于30％設計總風量”；增加“吹掃進行中一、二次風量擋板禁止手動操作”邏輯；取消“強制吹掃結束”按鈕。確保吹掃進行并達到置換氣體，防止點火爆燃的目的。

　　2）完善床上油槍、給煤線啟動允許、跳閘保護邏輯

　　床上油槍沒有點火裝置，投入后依靠床料及熱風加熱至著火溫度，因此床上油前進油速斷閥開信號”，在速斷閥故障或檢修時，不能正確反應風道燃燒器狀態，更改“進油速斷閥、霧化閥開且檢測到火焰”，更可靠的保證床上油槍安全運行。

　　同樣，給煤線啟動允許及跳閘保護邏輯取自爐膛床溫和床上油槍運行情況。床上油槍運行信號由“進油速斷閥開”更改為“進油速斷閥、霧化閥開且油槍推進到位”。

　　3）完善油槍油壓、霧化蒸汽壓力高、低跳閘保護邏輯

　　我公司風道燃燒器和床上油槍由于系統設計缺乏合理性，燃油、霧化蒸汽壓力自動長期不能投入，油槍投停時，壓力波動幅度很大，油槍越少，波動幅度越大，經常達到保護定值，自機組調試至投產，壓力保護一直未投入。

　　為此，我們增加了保護動作的延時，對于每條燃油管道（共四條）投入第一支油槍時，保護延時10秒動作，其余時間保護延時5秒動作。更改后，既達到了投入保護目的，又避免保護在油槍投停時頻繁動作。
