電纜接頭存在的問題以及柔性電纜防爆盒設計

文檔作者：劉淡冰，朱五洲，廖雁群，趙鵬勃，黃嘉明，韋亦龍，盧志華，李迪文檔來源：廣東電網有限責任公司珠海供電局		點 擊數：	更新時間： 2025年02月22日
下載地址：點擊這里	文件大?。?170.88 KB 共2頁	文檔格式： PDF	下載點數： 1 點（VIP免費）

內容預覽 [文件共2頁]

本文件共2頁，如需編輯使用，請下載。

注：預覽效果可能會出現部分文字亂碼（如口口口）、內容顯示不全等問題，下載是正常的。

	文件大?。?70.88 KB 共2頁文件格式：PDF 下載點數：1 點（VIP會員免費）

下一篇：電纜故障及電纜超低頻耐壓試驗研究及應用

上一篇：電纜橋架在戶外電纜溝的應用

文本預覽

僅提取頁面文字內容，供快速閱讀使用。

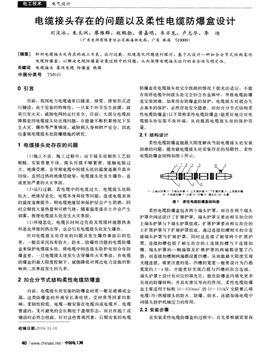

電 設計
電纜接頭存在的問題以及柔性電纜防爆盒設計
劉淡冰，朱五洲，廖雁群，趙鵬勃，黃嘉明，韋亦龍，盧志華，李 迪
(廣東電網有限責任公司珠海供電局，廣東珠海519000)
[摘要] 針對電纜接頭處存在的施工不良、運行過載、環境惡化問題進行探討，基于此設計一種扣合分節式結構柔性
電纜防爆盒，以解決電纜防爆盒安裝過程中的問題，從而保障電纜接頭運行的安全性與穩定性。
關鍵詞 電纜接頭柔性電纜防爆盒絕緣
中圖分類號TM645
0引言
目前，我國電力電纜通常以隧道、排管、排架形式進
行鋪設，由于安裝的特殊性，一旦某個環節發生故障，就
易引發火災，威脅電網的運行安全。目前，大部分電纜故
障都是因電纜接頭處出現問題，在能量不斷積累情況下發
生火災、爆炸等嚴重情況，威脅到人身和財產安全，因此
應重視電纜接頭處防爆措施的研究。
1電纜接頭處存在的問題
(1)施工不良。施工過程中， 由于接頭處制作工藝較
粗糙、安裝質量不佳、接頭壓接不夠緊密、接觸電阻過
大、絕緣受潮，會導致電纜中間接頭處的溫度逐漸升高并
持續，直到過熱將絕緣層燒穿，電纜接頭處發生爆炸，造
成更加嚴重的火災事故。
(2)運行過載。若電纜中的電流過大、電纜接頭處阻
抗大、絕緣層老化、電纜本身局放等問題，造成電纜表面
的溫度逐漸提升，則電纜絕緣層和保護層會產生陰燃， 同
時會釋放大量熱量和可燃?xì)怏w，隨著溫度逐步上升會產生
煙霧，致使電纜接頭處發生火災事故。
(3)環境惡化。電纜長時間過負荷及周圍環境散熱條
件惡化導致的熱擊穿，也會引發電纜接頭處發生爆炸。
針對電纜接頭處存在的問題及發生爆炸事故后的危
害，一般是采用具有防火、防水、防爆炸功能的電纜防爆
盒來保護電纜接頭處。將電纜中間連接頭防護處扣合在防
爆盒里，一旦電纜接頭處發生擊穿爆炸火災事故，在電纜
防爆盒的最大限度控制下，就能降低對周邊電力設施的影
響和二次事故發生的幾率。
2扣合分節式結構柔性電纜防爆盒
目前，電纜接頭處安裝的防爆盒材質一般是玻璃或金
屬，這類防爆盒的外觀呈長條柱狀， 受材質等因素的影
響，柔韌性較低。電纜一般安裝在電纜溝或電纜井、電纜
管道內，無可避免的會長期處于盤縮形態，而且在施工或
鋪設時必然會扭曲。針對這些客觀因素，后期安裝的電纜
收稿日期：2016 11—01
40 i WWW．chinaet．net{中國電工網
防爆盒在電纜接頭處完全扭曲的情況下就無法適應，不能
有效將電纜中間接頭處完全扣合在盒體中，導致電纜防爆
盒安裝困難。如果沒有防爆盒的保護，電纜接頭處就會失
去基本的保護，必然存在安全隱患。而扣合分節式結構柔
性電纜防爆盒(以下簡稱柔性電纜防爆盒)能更好地應對電
纜接頭處安裝不良環境，從而提高電纜接頭處的保護質
量。
2．1結構設計
柔性電纜防爆盒能最大限度解決當前電纜接頭處安裝
困難的問題，能突破電纜接頭處安裝存在的局限性。柔性
電纜防爆盒結構如圖1所示。
口
上端頭護罩；2 下端頭護罩；3 上擴展護罩；4 下擴展護罩；5一上連接扣槽
6_I下連接扣槽；7 凸筋；8一凹槽；9 填充7L；1O L塞
圖1 柔性電纜防爆盒結構圖
柔性電纜防爆盒包含兩個端頭護罩，而且在兩個端頭
護罩中間還設計了擴展護罩。端頭護罩主要由相互扣合的
上端頭護罩與下端頭護罩組成，擴展護罩要由相互扣合的
上擴展護罩與下擴展護罩組成。通過連接扣槽相互扣合連
接端頭護罩與擴展護罩， 同時還連接了相鄰兩個擴展護
罩。連接扣槽包括了相互扣合的上連接扣槽與下連接扣
槽。端頭護罩的一側端部及擴展護罩的兩端都設置了凸
筋，而連接扣槽則兩端都設置凹槽，從而能最大限度實現
無縫連接。需要注意的是，凹槽的寬度一般要設計為凸筋
寬度的2～4倍，才能更好實現凸筋與凹槽的扣合連接。
端頭護罩上設計有對應的填充孔，能在防爆盒內填充更多
有效的防爆材料，并具有泄壓導向的作用。柔性電纜防爆
盒主要適用于標稱50～630rnm 的1O～110kV交聯聚乙烯
電纜(冷)熱縮接頭的防火、防爆、防水，還能加強電纜中
間接頭防護機械應力的作用。
2．2安裝步驟
在安裝柔性電纜防爆盒的過程中，首先要根據需要保
護電纜接頭處的實際長度選取適當數量的擴展護罩，將需
要保護的電纜接頭處與端頭護罩、擴展護罩利用連接扣槽
進行扣合連接，從而將電纜接頭處完全扣合在防爆盒的保
護罩內部。上端頭護罩與下端頭護罩，在對兩側進行扣合
時，可利用螺栓緊固扣合對應的扣合固定孔。然后利用位
于上端護照上的填充孔向防爆盒內部填充干粉阻燃劑、細
砂石等防護材料，再用對應的孔塞完全塞住。實際運作過
程中，一旦電纜接頭處出現問題，防爆盒填充物與端頭護
罩可將內部的高強壓力第一時間釋放出來，內部填充的防
護材料細砂石能將擊穿短路引起的弧光及時熄滅，從而最
大限度控制故障的破壞程度，保障周圍電纜的運行安全，
將損失降到最低。
2．3優勢
柔性電纜防爆盒的端頭護罩、連接護罩及連接扣槽之
間采用凹槽與凸筋的連接方式，利用凸筋與凹槽間的活動
空間實現連接轉向的問題，單節轉向角度達到5。，解決了
普通電纜防爆盒安裝困難的問題，適應電纜接頭處彎曲變
形，適用范圍廣。
柔性電纜防爆盒扣槽側邊的X型轉向固定孔能更好地
滿足轉向讓位需要，有效解決無法緊固連接的現場安裝問
題。而通過柔性電纜防爆盒擴展護罩能隨意增加防爆盒長
度，可根據具體情況的需要進行單邊或兩邊擴展，從而提
高安裝的快捷性與應對性。采用分段式連接方式，不僅在
結構上更加簡單，安裝更加方便，相關安裝組件更加易于
電氣設計豳
運輸，而且整個構件具有非常強的通用性， 因此柔性電纜
防爆盒可進行大批量制作，并在狹小的空間中保護電纜接
頭處，避免因電纜接頭出現問題而引發更嚴重的事故。
3結束語
本文針對目前電纜接頭存在的問題，設計了扣合分節
式結構柔性電纜防爆盒。扣合分節式結構柔性電纜防爆盒
的適用范圍特別廣，應得到重視和大力推廣。
參考文獻
[1]張海鷗．防爆電氣設備電纜引入裝置設計探討I-j]．電氣防
爆，2o12(1)：11一l4
E2]張承信，李強，韓夏清．一種新型電纜防火防爆盒的研制I-j]．
華東電力，2o13，41(7)：1526-1528
[3]鄭天際．淺談密封圈式電纜防爆引入裝置的設計及應用I-j]．
電氣防爆，2Ol5(3)：33—35
I-4]張寶金，杜玉新，高常海，等．基于超聲波的電纜防爆接線箱溫
濕度在線監測系統[J]．信息技術與信息化，2015(8)：154—155
[5]李長明，孫欽佩，李春陽，等．硅橡膠電導特性對XLPE絕緣
高壓直流電纜中間接頭內電場分布的影響I-J]．南方電網技
術，2015，9(10)：47—51
[6]王智勇，郭鳳儀，王海潮，等．礦用栓接電纜接頭松動故障識
別方法研究_J]．煤炭學報，2016，41(4)：1045—1051
(編輯丘石)
(上接第39頁)
(4)桅桿系統：包括升降桅桿及桅桿附件。移動基站
配備電動升降桅桿，為通信天線提供掛高，升降桅桿升降
平穩，無沖擊。桅桿升起后能鎖定，并配置拉線提高抗風
能力。桅桿附件包括射頻天線支架、饋線系統、航空警
示、避雷針安裝及調節裝置、桅桿固定支架等。
(5)平衡系統：為手動平衡系統，保證車輛停放時水
平、穩定，包括平衡支腿、墊木、水平液泡儀等。
(6)溫控系統：采用車載頂置空調，空調在移動基站
工作溫度要求上限下能正常工作，在環境溫度為40℃ 時
40rain內應能將車廂內溫度降低到30℃以下，以滿足移動
基站設備的工作要求。
(7)防雷接地系統： 防雷系統由避雷針、避雷接地
線、天饋線高頻保護器、外部電源人口處防雷單元、配電
系統防雷單元、防雷接地線、接地釘?shù)冉M成。移動基站外
部電源人口安裝B+C級防雷器， 配電箱安裝C級防雷
器，天饋線人口處根據需求安裝高頻保護器裝置，雙絞線
人口處安裝電話信號防雷器，線殼與線芯均分開接地。接
地系統根據均壓、等電位原理，防雷地(各防雷器接地)、
工作地、保護地聯合接地，即采用同一組接地體接地。避
雷針的避雷接地線單獨接地。
(8)移動基站系統：BBU提供S1／T1接口、時鐘同步
接口、RRU數字基帶接口等功能，實現內部業務及通信
數據交換。BBU與RRU間采用數字基帶信號光纖拉遠。
RRU采用宏蜂窩組網。
(9)手持終端：為支持TD-LTE無線寬帶系統的三防
行業手持終端，充分利用TD-LTE的先進技術，實現視頻
調度、集群對講、數據作業、GPS定位等先進的多媒體通
信、I 務。
參考文獻
[1]蔣琪．基于無線網絡系統的電力移動應急指揮系統研究I-j]．
西安電力高等?？茖W(xué)校學報，2Ol1(3)：60—63
[2]李巍，尹金玉，王普．無線移動應急指揮系統體系結構的研究
I-p]．中國自動化學會智能建筑與樓宇自動化專業委員會年
會，2004
[3]陳之濤．移動應急指揮系統的建設[J]．中國公共安全，2008
(3)：¨
[4]張友勝，趙釗．移動應急指揮中心系統設計[J]．無線電通信
技術，2008(3)：48—51
E51蘇泳，謝宵鵬．應急指揮系統的無線通信平臺口]．移動通信，
2003(1)：139—141
2017 J 3(A)期I 41
