（三）自救器

　　自救器是一種體積小、攜帶輕便，但作用時間較短的供礦工個人使用的呼吸保護儀器。主要用途是當煤礦井下發生事故時，礦工佩戴它可以通過充滿有害氣體的井巷，迅速離開災區。因此，《規程》規定：“每一入井人員必須隨身攜帶自救器”。

　　自救器分為過濾式和隔離式兩類，隔離式自救器又有化學氧和壓縮氧兩種。我國生產有AZL-40型、AZL-60型、MZ-3型和MZ-4型等過濾式自救器，AZH-40型化學氧自救器，AYG-45型和AYG-60型壓縮氧自救器。

　　1. AZL-60型過濾式自救器

　　這種自救器是用于礦井發生火災或瓦斯爆炸時防止CO中毒的呼吸保護裝置，它適用于周圍空氣中O2濃度不低于18%的條件下。當CO濃度小于1.5%、環境溫度在50℃以下時，使用時間可達60min。該自救器的外形如圖13-2-2所示，過濾藥罐的結構如圖13-2-3所示。自救器的濾罐密封在外殼內，外殼由上、下殼體、密封圈、封口帶、開啟搬手、腰帶掛環、封印條和號碼牌等組成，密封后可以長期攜帶(3年)或存放(5年)。

?

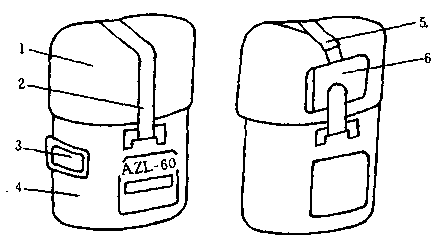

　　圖13-2-2? 自救器外形

　　1—上殼；2—封口帶；3—號碼牌；4—下殼；5—開啟搬手；6—腰帶環

　　使用時，濾毒罐由口具6與人體肺部相通，含有CO的空氣，首先經過濾塵層14進入干燥劑藥層12除濕，以防止觸媒劑中毒。經干燥的氣體進入觸媒層10進行氧化反應，將其中的CO氣體轉化為無毒的CO2氣體。這時濾毒罐完成濾毒作用，再經吸氣閥8及降溫網4由口具6進入人的肺部，人體呼出的氣體由呼氣閥2直接排出。

　　佩帶自救器的方法步驟：掀起保護罩，再用拇指掀起紅色的開啟搬手，拉斷封印條；撕掉封口帶，撥開外罐上部并扔掉；握住頭帶，把藥罐從外罐中拉出，并扔掉外罐下部；從口具上拉開鼻夾，把口具片塞進牙齒與嘴唇之間，并咬住牙墊；用兩手輕輕拉開鼻夾墊，夾在鼻子上，并立即用口呼吸；取下礦帽，把頭帶套在頭頂上；戴上礦帽，撤離危險區。

?

　　圖13-2-3? 自救器濾毒罐結構示意圖
